Jos etsit kelalla olevaa verkkokaapelia, sinun on valittava joustavan tai jäykän ytimen välillä. Termit "jäykkä" ja "joustava" viittaavat kuitenkin itse asiassa kaapelin ytimeen, eivät sen joustavuuteen. Tässä blogissa selitämme erot ja autamme sinua päättämään, mikä ydin sopii parhaiten tarpeisiisi.
Ero joustavan ja jäykän kaapelin välillä
Kuten johdannossa lyhyesti selitettiin, onko kyseessä joustava vai jäykkä ydin, riippuu kaapelin ytimestä. UTP-kaapelit koostuvat neljästä erillisestä johtoparista. Tämä näkyy selvästi, kun kaapelin vaippa kuoritaan. Jokaisella näistä neljästä erillisestä johtoparista on kuitenkin myös "kaapelin vaippa", joka on viimeistelty eri väreillä. Viime kädessä kuparijohdotus, jonka kautta datasignaalit lähetetään, on upotettu näiden neljän johtoparin sisään. Ja tässä on joustavan ja jäykän ytimen välinen ero.

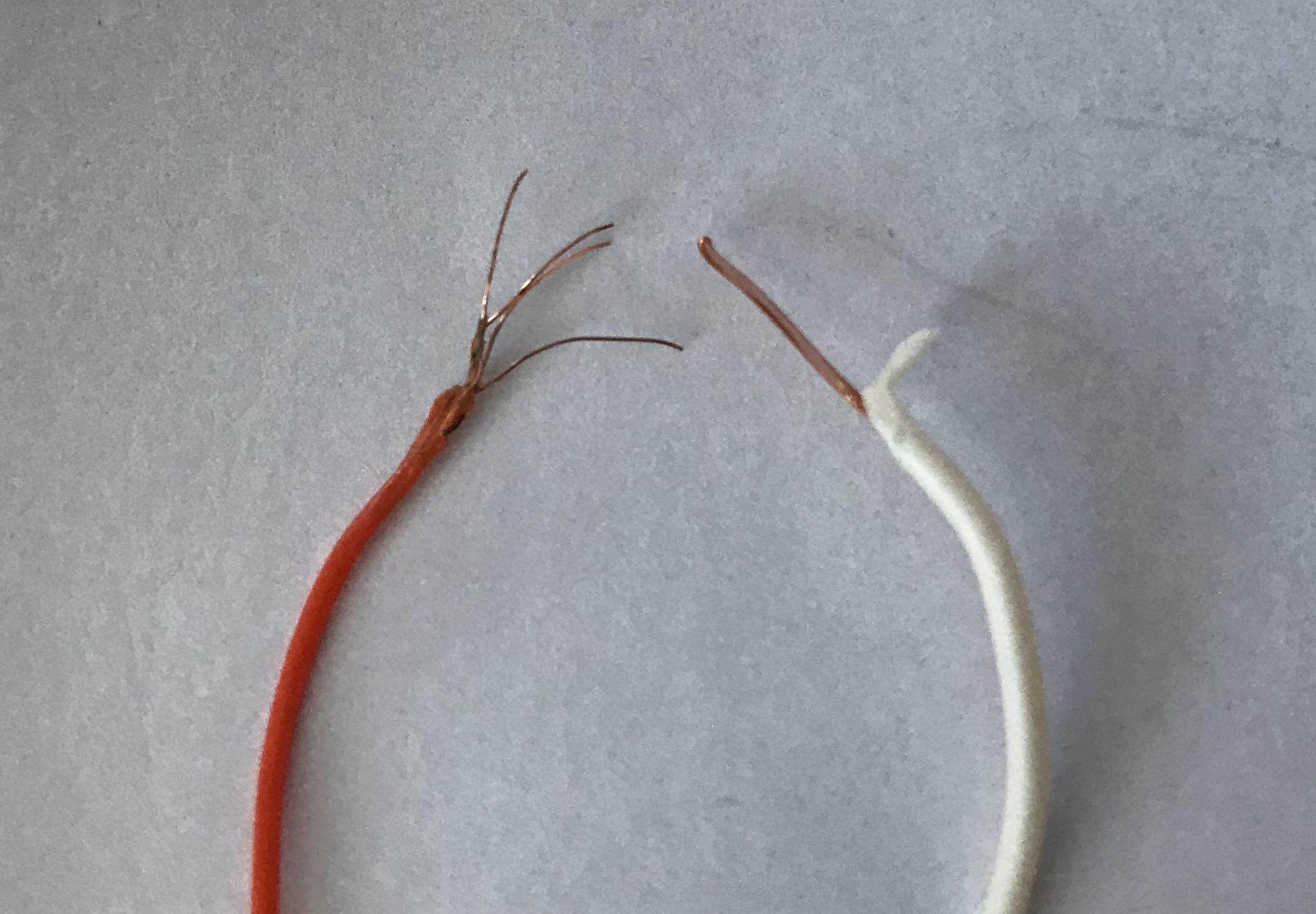

Joustavasydämisessä UTP-kaapelissa yksi tällainen johdinpari koostuu useista erittäin ohuista kuparijohtimista. Jäykäsydämisessä UTP-kaapelissa yksi tällainen johdinpari koostuu yhdestä kuparijohtimesta. Jos kuorit eristeen yhdestä tällaisesta johdinparista sekä jäykällä että taipuisalla kaapelilla, ero on selvästi näkyvissä. Katso kuva. Oranssi johdinpari on taipuisasta ytimestä ja valkoinen johdinpari jäykästä ytimestä.
Milloin tarvitsen joustavan kaapelin?

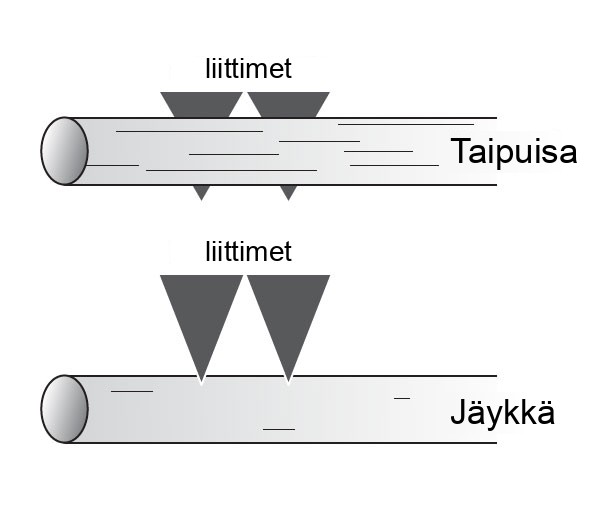

Tarvitset joustavalla ytimellä varustetun kelalla oleva kaapeli -kaapelin, jos liittimet -liittimiä asennetaan molempiin päihin. Syynä tähän on se, että liittimen teräväkärkinen kosketin kulkee kokonaan johtimen läpi optimaalisen mahdollisen yhteyden aikaansaamiseksi. Tämä johtuu erittäin ohuista kuparijohtimista. Jäykän kaapelin kanssa voi joskus käydä niin, että liittimen terävät kärjet eivät kulje kokonaan kuparijohtimen läpi tai lipsahda sen ohi.
Jos jäykällä ytimellä varustetun kaapelin liittimen päättäminen on kuitenkin tarpeen, valitse ainakin tähän tarkoitukseen sopivat liittimet. Hyvillä puristuspihdit -työkaluilla yhteys muodostuu 9 tapauksessa 10:stä, mutta se ei ole koskaan optimaalinen.
Milloin tarvitsen jäykkää kaapelia?
Kun kelalla oleva kaapeli päätetään LSA-nauhaan, tarvitaan aina UTP-kaapeli, jossa on umpinainen ydin. Umpinainen ydin tarttuu paremmin optimaalisen yhteyden aikaansaamiseksi. LSA-liuska on muun muassa kytkentäpaneelit ja pistorasiat -tuotteissa.
Jos kaapeli on päätettävä LSA-liuskaan toisesta päästä ja varustettava liittimellä toisesta päästä, tarvitaan myös jäykkä kaapeli.
Eikö joustavuudessa sitten ole mitään eroa?
Jäykän ja taipuisan UTP-kaapelin joustavuusero on merkityksetön. Molemmat kaapelit soveltuvat yhtä hyvin putkien läpi vetämiseen tai taivutukseen, tiettyyn pisteeseen asti kaapelin katkeamisen estämiseksi.
Voit lukea kaiken, mitä haluat tietää UTP-kaapeleista blogistamme Minkä kaapelin minun pitäisi valita? . Täältä löydät kaiken, mitä sinun tarvitsee tietää, jos etsit UTP-kaapelointia.
Lyhyesti tiivistettynä
Jos liitin on päätettävä molemmilta puolilta, valitse joustava kaapeli!
Jos kaapeli liitetään esimerkiksi kytkentäpaneelin tai pistorasian LSA-liuskaan, valitse jäykkä kaapeli!
