Tässä artikkelissa selitämme vaiheet, miten työkaluton RJ45-liitin kootaan internet-kaapeliin. Toisin kuin tavallisessa RJ45-liittimessä, puristustyökalua ei tarvita työkaluttoman RJ45-liittimen puristamiseen kaapeliin.
Voit lukea ohjeet internet-kaapelin vakioliittimen päättämiseen blogistamme Miten teen UTP-kaapelin?
Mitä tarvitset?
- Cat5e-kaapeli kelalla tai Cat6-kaapeli kelalla
- Cat5e UTP työkaluton RJ45-liitin tai Cat6 UTP työkaluton RJ45-liitin

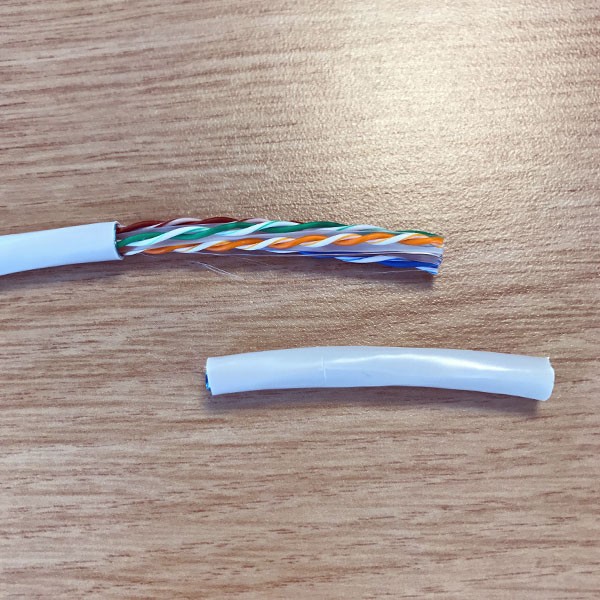

Vaihe 1 – Kuori kaapeli niin, että johdinparit ovat näkyvissä

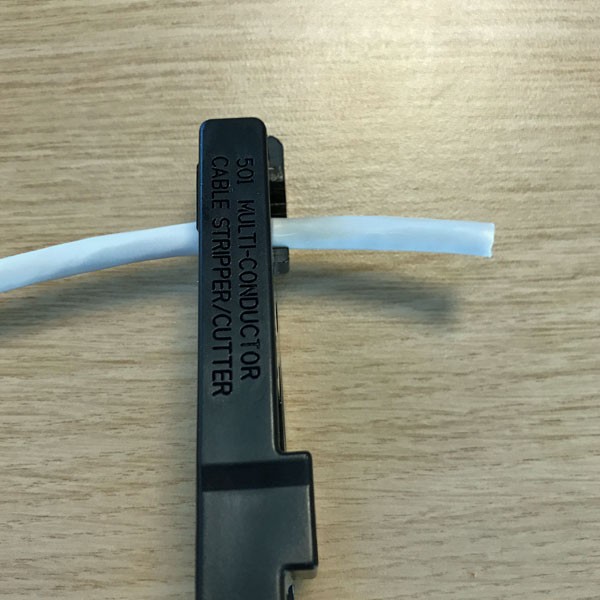

Voit käyttää kaapelinkuorintatyökalua kaapelin vaipan leikkaamiseen.
 |  |
Tässä näkyy selvästi neljä johtoparia:
1: Valkoinen-sininen ja sininen
2: Valkoinen-oranssi ja oranssi
3: Valkoinen-vihreä ja vihreä
4: Valko-ruskea ja ruskea

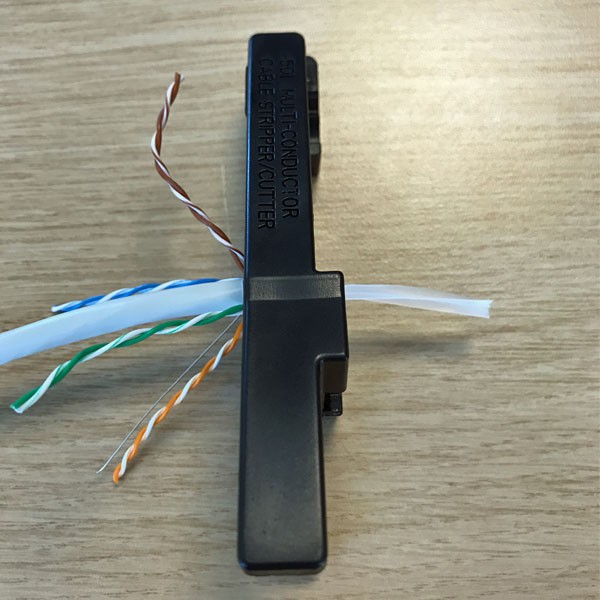

Vaihe 2 – Irrota "valkoinen risti" kaapelista
Taita johtoparit alaspäin ja katkaise kaapelin keskellä oleva "valkoinen risti" kaapelinkuorintatyökalulla.
 |

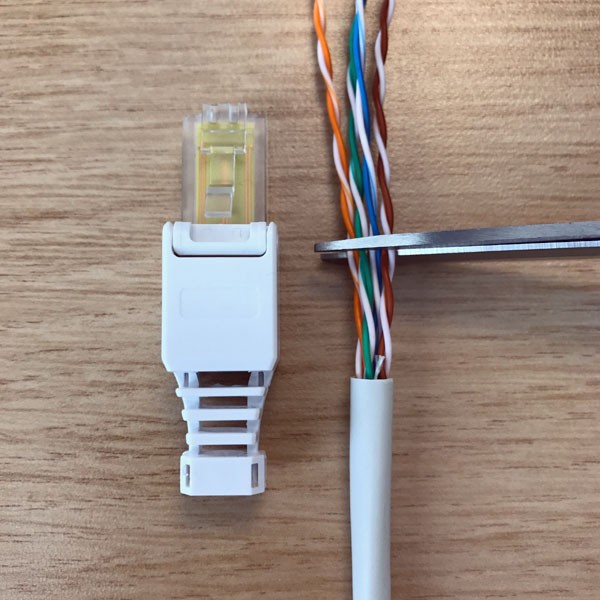

Vaihe 3 – Leikkaa johtoparit suoriksi ja oikean kokoisiksi
 |

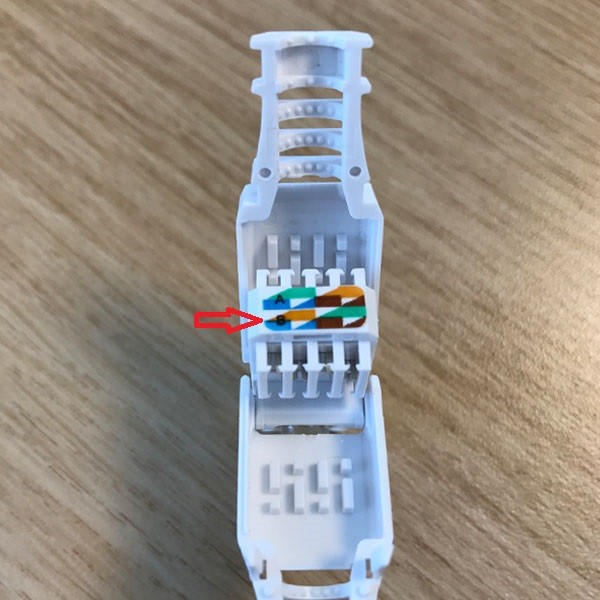

Vaihe 4 – Järjestä johtimet oikeaan värijärjestykseen B-standardin mukaisesti
 | Ylärivi B-standardi 1: Valko-oranssi 2: Oranssi 3: Valkoinen-vihreä 4: Vihreä Alin rivi B-standardi 5: Sininen 6: Valkoinen-sininen 7: Ruskea 8: Valko-ruskea |

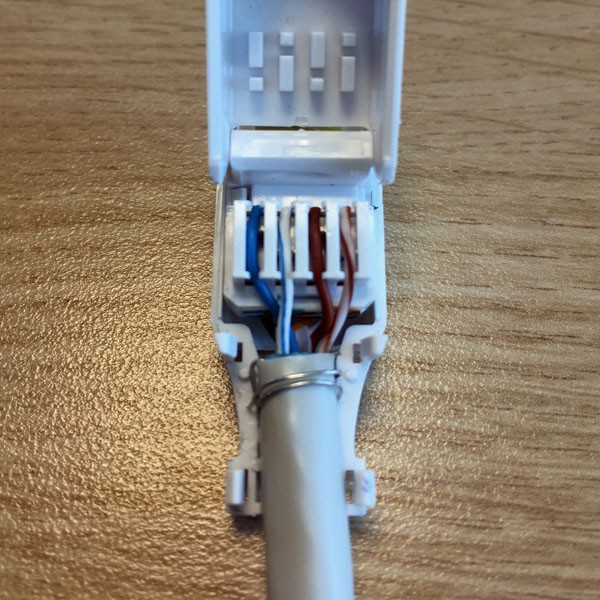

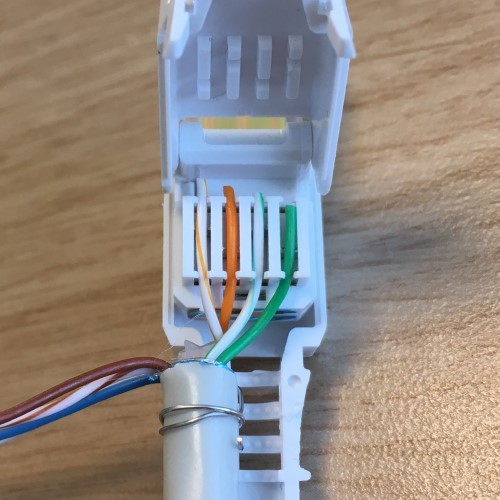

Vaihe 5 – Liu'uta johdinparit työkaluttomaan liittimeen
Noudata B-standardin mukaista värijärjestystä. Vasemmassa kuvassa näkyy johtojen ylin värijärjestys, kuten vaiheessa 4 on selitetty, ja oikeassa kuvassa, liittimen kääntämisen jälkeen, johtojen alin värijärjestys, kuten vaiheessa 4 on selitetty.
 |  |

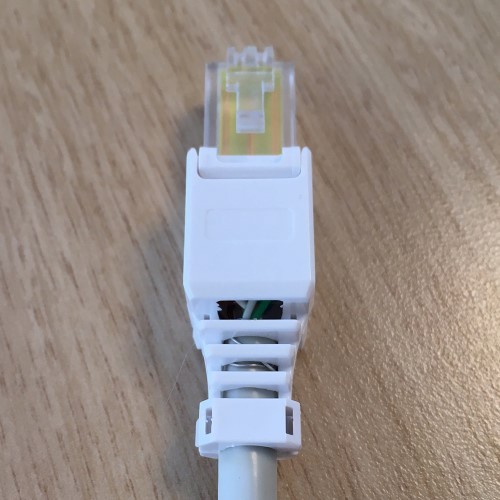

Vaihe 6 – Purista työkaluton liitin kiinni
 |
